フラット照明で綺麗な加工面を確認

高精度を誇る工作機械メーカーで機械設計に関わるご担当者様。

旋盤加工機能を持つマシニングセンタの新製品を開発するなかで、一つだけどうしても解決できない問題に悩んでいました。
その問題とは、稼働状況を覗き窓から目視する時に、内部のLED照明による映り込みがびびり痕のように見えてしまうことです。照明の角度や当て方などを工夫してみてもなかなか解決できず、せっかくの高精度加工が台無し感じてしまう、とのことでした。

びびり痕のような映り込みの原因とは。

フラットなLED照明で綺麗な加工面を綺麗なままに

LED照明の明るさ

工作機械内の照明は、目視確認用に500ルクスの明るさを持つ必要があることがISO23125、JIS B6031、EN 1837等の規格で決まっています。

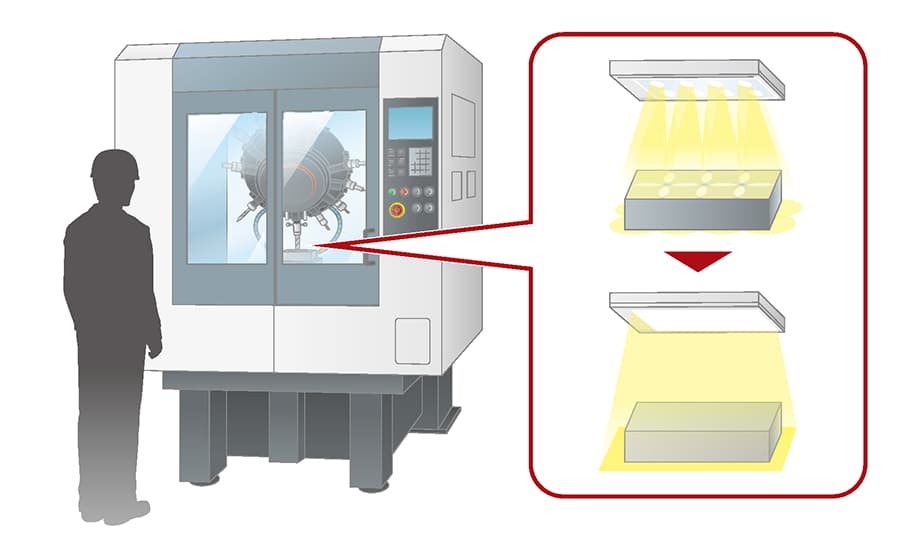

そこで、工作機械内の照明の当たり方を分析したところ、今使っているLED照明はLED素子が複数並び、それぞれが直線的な光を放っていたため、全体的には明るく見えても、実は均等な明るさになっていないことが分かりました。
そこでIDECでは、ワンコアLED照明「LF3D形」を提案しました。

LED照明「LF3D形」の特長

LF3D形はフラットな照明で、面に対し均等な光をムラなく当てることができ、工作機械内照明にはピッタリの製品です。

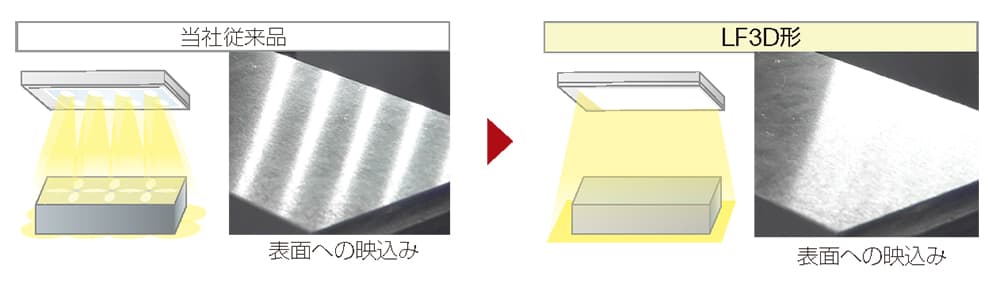

たとえば当社従来品では、加工物の表面にLED光源が映り込み縞模様が見えていましたが、LF3D形ではLEDを面発光させているため、加工する金属の表面に均等に光を当てることができ、目視検査がしやすい自然な光を実現しています［特許出願済み］（下図参照）。

実際にLF3D形を工作機械内に設置したところ、びびり痕のような映り込みの無い、綺麗な加工面が見えるようになりました。
ご担当者様からも「高精度な旋盤加工がきれいに目視できるようになりました。これから別のマシニングセンタの機内照明に標準で採用していきたい」と嬉しい言葉をいただきました。

堅牢な材質（強化ガラス・ステンレス・亜鉛ダイカスト・アルミ押出）を本体に採用しているので、切削くずなどに対しても傷がつきにくく、安心。

また、+55℃の高温環境下でも使えます。

さらに、耐油性の高いパッキンと独自の構造設計により、保護構造 IP67Gで水や油がかかる場所（※）、保護構造 IP69Kで高温・高圧水の環境でも使用可能です。

※試験油：不水溶性油N3種8号
