Principe de détection de distance

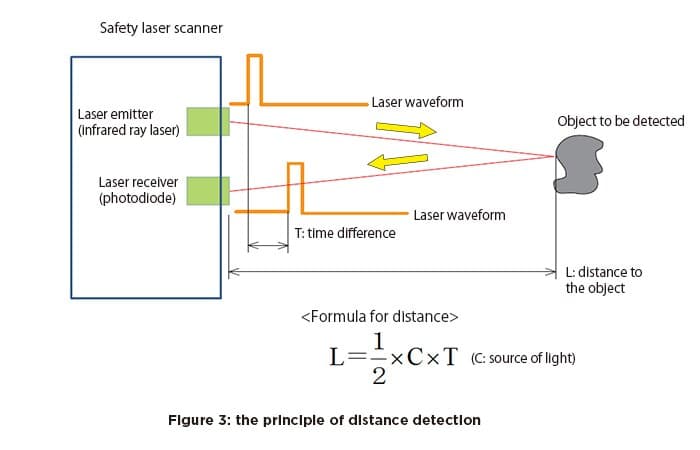

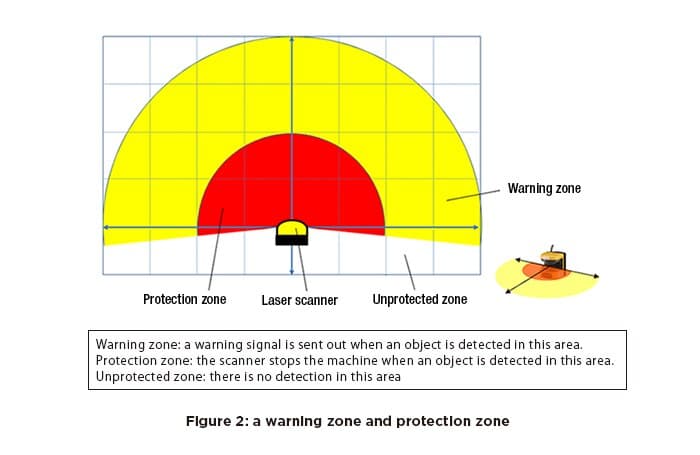

Les scanners laser utilisent généralement des lasers infrarouges, invisibles à l'œil nu, pour détecter les personnes. La distance par rapport à l'objet détecté est calculée en mesurant le temps nécessaire au faisceau laser émis par le scanner laser pour atteindre l'objet détecté (une personne) et revenir vers le scanner (figure 3). Les scanners laser détectent également l'emplacement d'une personne dans la zone d'alerte ou de protection en calculant la distance à l'aide de faisceaux laser émis en éventail à des angles légèrement différents.

Exemples d'application du scanner laser

Détection de présence dans une zone dangereuse

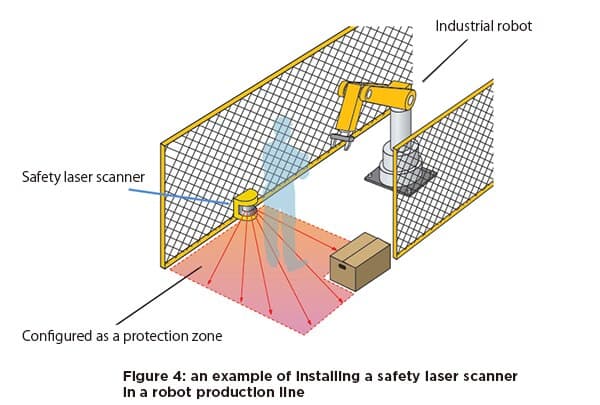

Les scanners laser sont couramment utilisés pour détecter la présence de personnes avant qu'elles n'entrent dans des zones dangereuses. Par exemple, dans une chaîne de production où une personne fournit une pièce à un robot, comme illustré à la figure 4, l'espace de travail du robot est défini comme une zone de protection, et le robot s'arrête lorsqu'une personne entre dans cette zone pour placer la pièce.

Définition de la zone de détection

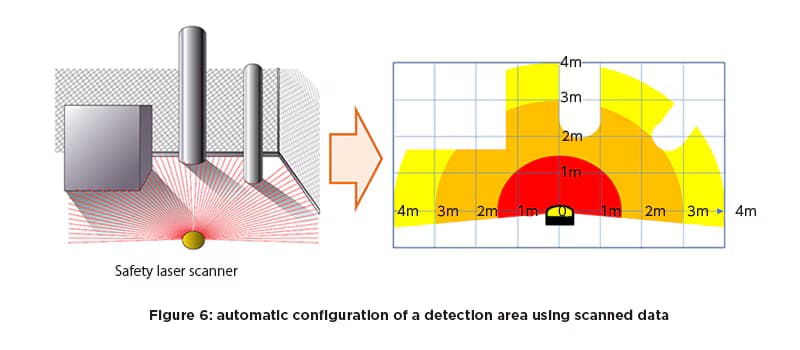

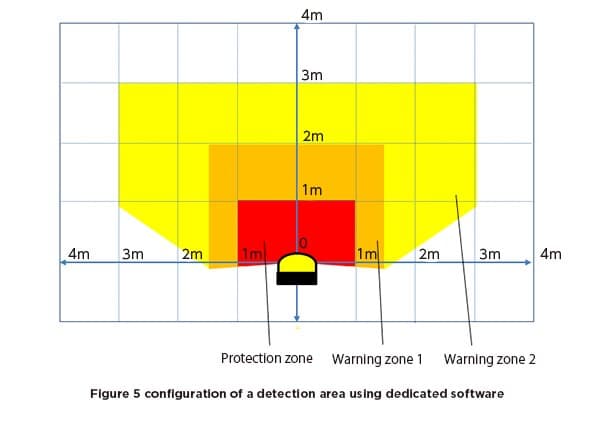

En général, les zones de détection telles que les zones d'alerte et les zones de protection peuvent être définies à l'aide d'un logiciel spécial qui permet à l'utilisateur de définir n'importe quelle forme comme zone de détection sur l'écran de l'ordinateur (Figure 5). Une zone de détection peut également être définie sur la base des données obtenues en scannant la zone autour du site d'installation réel (Figure 6). Lors de la définition de la zone de protection, la distance minimale requise pour la sécurité spécifiée dans les normes doit être respectée en fonction de la zone de travail du danger.

De plus, lors du réglage de la zone de détection, il convient également de prêter attention à la taille minimale (objet minimal détectable) des objets détectables. Étant donné que le scanner laser émet les faisceaux laser en forme d'éventail, plus la distance par rapport à la source lumineuse est grande, plus il est difficile de détecter les petits objets (l'objet minimal détectable devient plus grand). En général, l'objet minimal détectable a un diamètre d'environ 70 mm à la périphérie de la zone de protection.

Précautions d'utilisation et d'installation

Gardez à l'esprit les points suivants.

• Lors du réglage de la zone de protection, la distance minimale requise pour la sécurité spécifiée dans les normes doit être respectée.

• La lumière extérieure, telle que la lumière fluorescente, la lumière du soleil ou la lumière infrarouge, peut provoquer des erreurs de détection. Installez le scanner laser de manière à ce que la fenêtre optique ne soit pas directement exposée à la lumière extérieure.

• Des erreurs de détection peuvent se produire en raison de l'obstruction du faisceau laser par de la vapeur ou de la poussière, ou en raison de gouttelettes d'eau ou de saleté adhérant à la fenêtre optique. Il peut également être nécessaire de nettoyer la fenêtre optique périodiquement. Vérifiez soigneusement l'environnement d'installation.

• Si un mur hautement réfléchissant ou un objet similaire se trouve à proximité de la zone de détection, la distance peut ne pas être calculée correctement, ce qui peut entraîner une erreur de détection.
