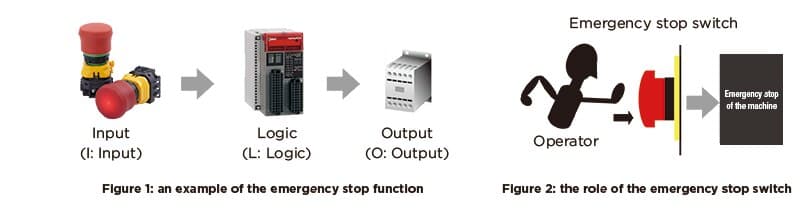

Les machines et équipements utilisés dans les usines et autres installations sont équipés d'une fonction d'arrêt d'urgence permettant d'arrêter les machines et équipements en cas d'urgence afin d'assurer la sécurité des opérateurs en tant que mesure de protection complémentaire (Figure 1).
Le bouton d'arrêt d'urgence est installé en tant que dispositif d'entrée pour cette fonction. Ce bouton est actionné manuellement par l'opérateur lorsqu'il détecte un danger, une anomalie dans les machines, les équipements ou les pièces à usiner, ou un risque de dommage (Figure 2).
Exigences de construction des interrupteurs d'arrêt d'urgence
Couleur et forme du bouton
Le panneau de commande d'une machine ou d'un équipement comporte de nombreux boutons poussoirs et voyants. Parmi ceux-ci, les boutons d'arrêt d'urgence doivent être facilement reconnaissables et actionnables en cas d'urgence. C'est pourquoi le bouton est rouge et conçu pour être facilement actionnable avec la paume de la main. De plus, la couleur de fond de l'interrupteur est jaune. Cette combinaison de couleurs voyante, avec un bouton rouge sur fond jaune, aide l'opérateur à reconnaître l'interrupteur d'arrêt d'urgence en cas d'urgence (Figure 3).
Contact NC (normalement fermé)

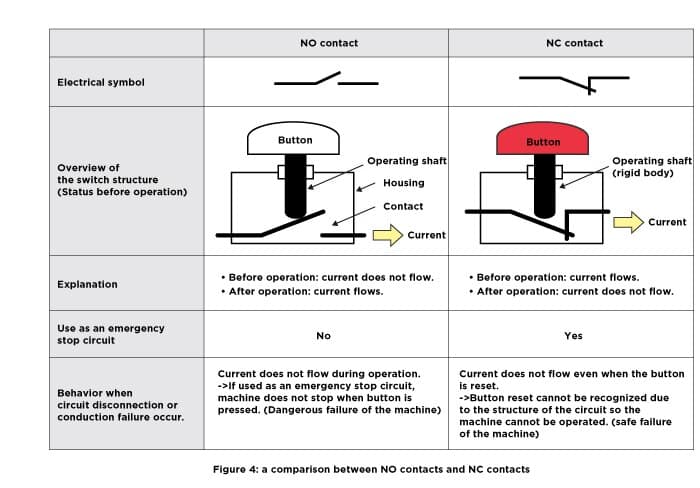

Il existe deux types de contacts de commutation : normalement ouverts (NO) et normalement fermés (NC) (Figure 4). Les normes de sécurité internationales et celles d'autres pays exigent que des contacts NC soient utilisés dans les interrupteurs d'arrêt d'urgence. Les raisons en sont expliquées ci-dessous :
Supposons que nous utilisions par erreur un contact NO pour l'interrupteur d'arrêt d'urgence, comme le montre la figure de gauche de la figure 4.
Alors, lorsque le bouton n'est pas enfoncé (pas en état d'urgence), le contact NO est ouvert et aucun courant ne circule dans le circuit, mais lorsque le bouton est enfoncé, le contact NO se ferme et un courant qui signale l'état d'urgence circule dans le circuit, provoquant l'arrêt d'urgence des machines et des équipements. Cependant, en cas d'anomalie dans le circuit, telle qu'un corps étranger fixé au contact NO ou une déconnexion du câblage, aucun courant ne circule dans le circuit, ce qui entraîne une défaillance dangereuse où l'arrêt d'urgence ne peut pas être appliqué à la machine même si le bouton est enfoncé.
D'autre part, pour un interrupteur d'arrêt d'urgence utilisant un contact NC illustré dans la figure de droite de la figure 4, le contact est fermé lorsque le bouton n'est pas enfoncé. Lorsque le bouton n'est pas enfoncé (hors état d'urgence), le contact NC est fermé et le courant circule dans le circuit. Ensuite, lorsque le bouton est enfoncé, le contact NC s'ouvre pour interrompre le courant et mettre la machine et l'équipement à l'arrêt d'urgence. En d'autres termes, le signal d'arrêt d'urgence provenant du commutateur d'arrêt d'urgence fonctionne comme une sortie d'arrêt d'urgence en interrompant le courant qui circulait (ce qui signifie qu'il est dans un état sûr).
Dans ce cas, s'il y a une anomalie dans le circuit, telle qu'un corps étranger fixé au contact NC ou une déconnexion du câblage, le courant ne circulera pas dans le circuit, ce qui entraînera une défaillance sûre qui empêchera les machines et les équipements de fonctionner.
Ainsi, le contact NO et le contact NC ont des états de défaillance différents en cas d'anomalie dans le circuit. Du point de vue de la sécurité, quel état de défaillance est préférable ? Les composants utilisés dans les systèmes de commande liés à la sécurité, tels que les interrupteurs d'arrêt d'urgence, doivent présenter une défaillance sûre, c'est-à-dire une défaillance du côté qui arrête la machine en cas de défaillance propre. C'est pourquoi les normes exigent l'utilisation de contacts NC pour les interrupteurs d'arrêt d'urgence.
Action d'ouverture directe
L'action d'ouverture directe est une fonction qui garantit que la force exercée sur le bouton est transmise de manière fiable sous forme de force d'ouverture du contact NC. Même si le contact est soudé (état dans lequel la surface de contact fond puis refroidit et adhère en raison d'un courant d'appel dépassant la capacité lors de l'ouverture et de la fermeture du contact), le contact NC peut être ouvert de manière fiable en appuyant sur le bouton. Pour cette raison, tous les éléments, des boutons de commande aux contacts, doivent être constitués de pièces rigides et solides, comme le montre la figure de droite de la figure 4. Il n'est pas possible de transmettre la force qui appuie sur le bouton à l'aide de composants élastiques tels que des ressorts le long du chemin de transmission. En effet, si un composant élastique tel qu'un ressort est endommagé, le contact NC ne peut pas être ouvert en appuyant sur le bouton.
Mécanisme de verrouillage (mécanisme d'auto-maintien)
En général, les interrupteurs d'arrêt d'urgence sont activés en cas d'urgence. Ainsi, lorsque le bouton est enfoncé, le contact NC s'ouvre pour interrompre le courant et, simultanément, un mécanisme de verrouillage est activé pour maintenir le bouton en position enfoncée. Cela permet de maintenir l'état d'interruption du courant, empêchant ainsi tout redémarrage involontaire des machines et des équipements. Après avoir vérifié la sécurité, il existe deux façons de libérer le verrouillage et de ramener le bouton dans sa position initiale : en tournant le bouton dans une direction spécifique (type à réinitialisation par rotation) ou en tirant le bouton vers l'arrière pour le ramener dans sa position initiale (type à réinitialisation par traction). Le type de réinitialisation le plus répandu varie selon les régions. C'est pourquoi il existe des types à double fonction qui peuvent être réinitialisés à la fois par rotation et par traction afin de pouvoir être utilisés dans toutes les régions (Figure 5).
Emplacement d'installation requis

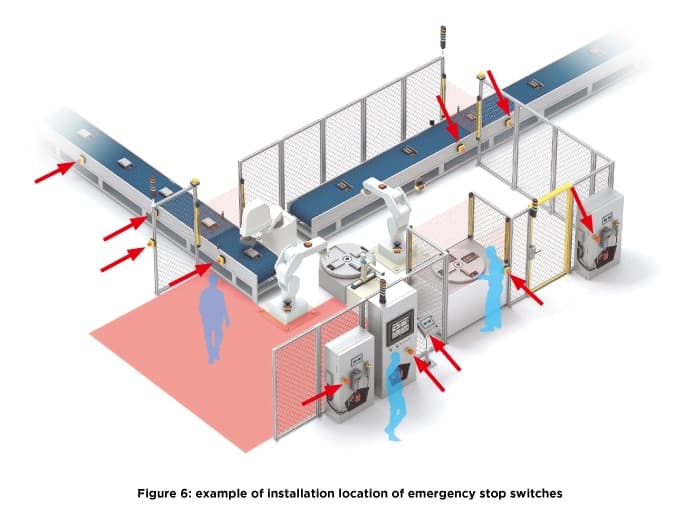

Les normes exigent que des interrupteurs d'arrêt d'urgence soient installés aux emplacements suivants sur les machines et les équipements.
Emplacements requis à la suite d'une évaluation des risques
Sur chaque panneau de commande (sauf si cela n'est pas requis à la suite d'une évaluation des risques)
À l'entrée et à la sortie des machines et équipements
Emplacements où l'intervention de l'opérateur est nécessaire pour faire fonctionner la machine, tels que les fonctions de commande à maintien et les fonctions de commande d'activation
Tous les emplacements où une intervention entre l'opérateur et la machine est prévue, tels que les ports de chargement/déchargement des pièces
