Qu'est-ce qu'un dispositif de sécurité ? | EMEA
Les composants de sécurité sont utilisés pour assurer un contrôle sûr des machines, conformément aux concepts de sécurité des machines, afin de garantir le fonctionnement et la maintenance sûrs des machines et des équipements dans les usines, les installations chimiques et autres lieux de travail. Les composants de sécurité sont parfois intégrés à l'avance dans les machines et les équipements, et parfois ajoutés à ceux-ci selon les besoins.
Les composants de sécurité sont utiles pour réduire les risques liés à l'utilisation d'une machine. Si un composant de sécurité tombe en panne ou est contrôlé différemment de ce qui était prévu, le risque augmente immédiatement et la possibilité de blessures corporelles est plus élevée. C'est pourquoi les composants de sécurité doivent avoir des fonctions de sécurité spécifiques (fonctions de la machine qui pourraient entraîner une augmentation du risque en cas de défaillance).
Les composants de sécurité utilisés dans les machines et les équipements servent aux fins suivantes.
Limitation de l'enveloppe de travail des machines | Limitation de la pression de la vapeur et de l'air |
Détection de l'ouverture et de la fermeture des portes | Empêcher tout contact avec les pièces mobiles de la machine |
Détection de l'approche d'une personne vers la machine ou de la présence d'une personne dans l'enveloppe de travail de la machine | Détection rapide du contact d'une personne avec la machine |
Activation immédiate lorsqu'un opérateur détecte un danger | Vérification de l'état de sécurité et autorisation de sortie de la machine |
Garantie de la sécurité pendant l'apprentissage du robot et d'autres opérations |
Composants liés à la sécurité et composants non liés à la sécurité
Dans le domaine de la sécurité des machines, qui traite des composants de sécurité, nous distinguons les composants de sécurité dans un système de commande complet en désignant les systèmes de commande électriques liés à la sécurité comme des « composants liés à la sécurité » et les autres systèmes comme des « composants non liés à la sécurité ». Les composants de sécurité désignent les dispositifs utilisés dans les « composants liés à la sécurité ». Un signal indiquant l'état de sécurité est envoyé à l'aide d'énergie (électrique) depuis la section d'entrée vers l'unité logique uniquement lorsque la sécurité a été confirmée. La machine est mise en marche en recevant une commande de démarrage provenant d'une partie non liée à la sécurité uniquement lorsque le signal de sécurité est reconnu par l'unité logique. En revanche, si l'état de sécurité ne peut être confirmé ou si la partie liée à la sécurité elle-même est défaillante, la machine ne doit pas démarrer.
Le verrouillage est la fonction principale à cet effet. Un verrouillage est une fonction qui maintient l'arrêt du fonctionnement d'une machine dangereuse lorsque la porte (le couvercle) de la partie dangereuse de la machine n'est pas fermée ou lorsqu'une personne travaille dans la zone dangereuse.
Les parties non liées à la sécurité du système de commande permettent aux machines et équipements de démontrer pleinement leurs performances. Plus précisément, il s'agit des parties qui contrôlent les fonctions qui constituent les arguments de vente de la machine, telles que le contrôle de la vitesse du moteur et le contrôle précis du positionnement de la plage de mouvement.

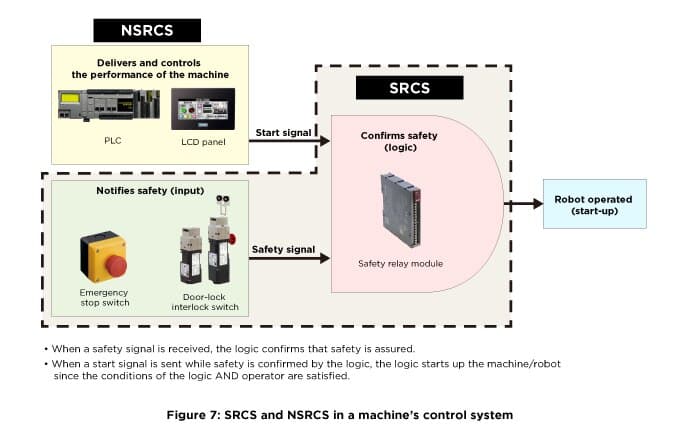

La relation type entre l'ensemble du système de commande d'une machine et ses parties liées à la sécurité et non liées à la sécurité est illustrée à la figure 7.
