Cas d'usage

Une solution intégrée pour la commande machine

Date: 23/09/2026

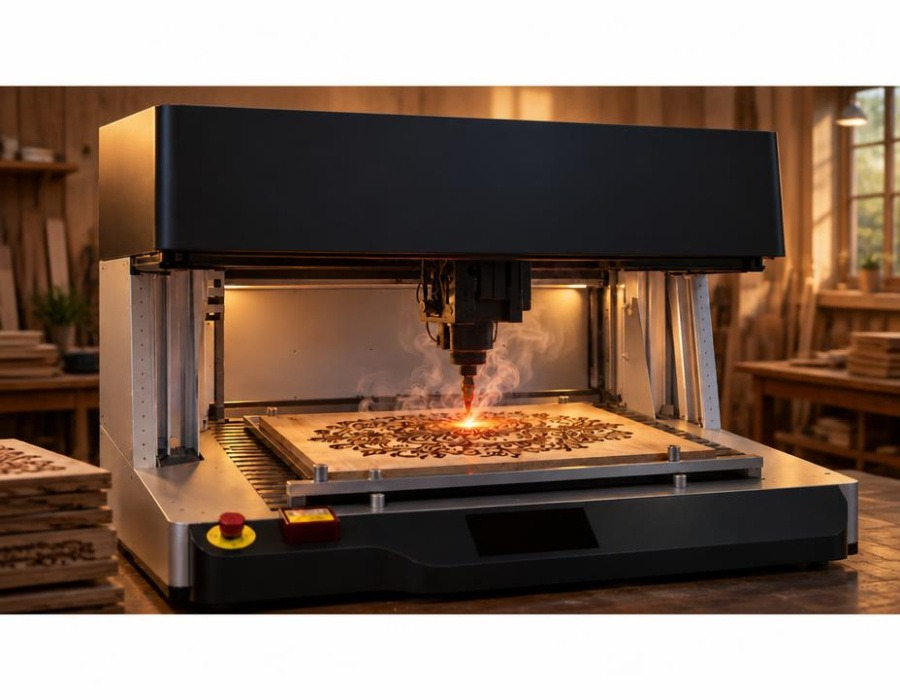

Comment moderniser une interface machine tout en simplifiant parallèlement l’architecture de commande ? Au service d’un fabricant de systèmes de gravure laser commerciaux, IDEC a choisi de combiner des écrans IHM + PLC, un contrôle d’accès RFID, une communication J1939 intégrée et des fonctions d’arrêt d’urgence en une seule et même solution intégrée. Résultat : une complexité réduite, mais aussi un gain de flexibilité, de traçabilité et de sécurité d’utilisation des machines.

Le défi du client :

Un fabricant de systèmes de gravure laser commerciaux souhaitait disposer de solutions IHM fiables pour un portefeuille de produits divers présentant une grande variété de tailles et de fonctionnalités. Principalement basé sur des boutons-poussoirs remplissant différentes fonctions, son système existant, dépourvu d’interface graphique, manquait aussi globalement de flexibilité et d’esthétique, deux aspects que le client cherchait précisément à améliorer.

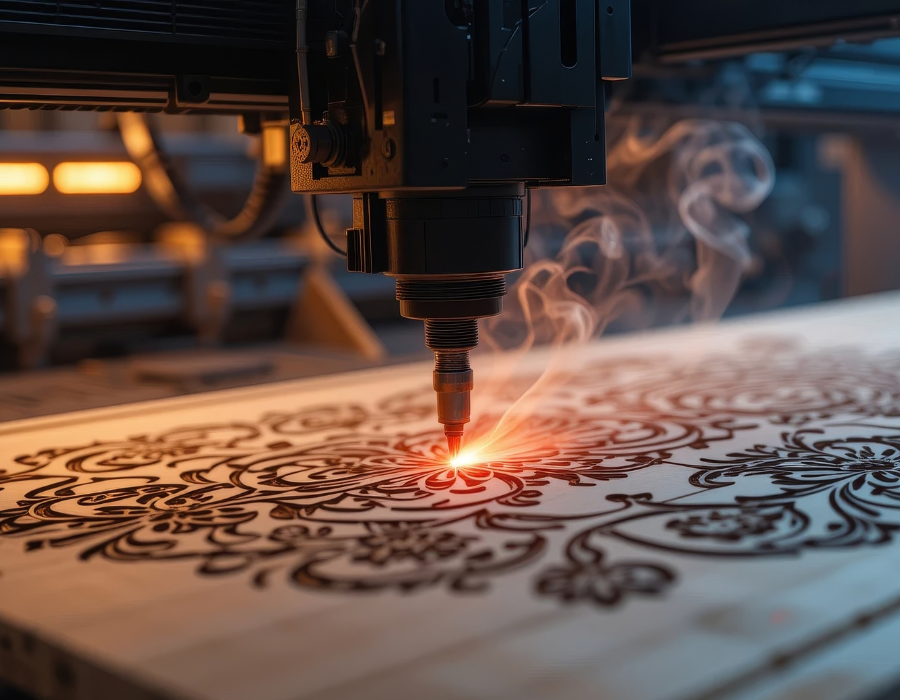

Le système initialement en place :

Notre première visite sur le site a été consacrée à l’évaluation du système en place et à l’identification de possibilités d’amélioration. Le design de bouton-poussoir nécessitait tout d’abord une personnalisation fréquente afin de pouvoir répondre à la variété des besoins du client. Dans le même temps devaient être prévus un contrôle d’accès prévenant toute activation non autorisée du laser haute puissance, ainsi qu’un mécanisme à sécurité intégrée destiné à intervenir en cas d’accident. Commandé par PLC, le système devait être raccordé à un clavier communiquant à l’aide du protocole J1939, ce qui exigeait le recours à une imposante passerelle pour convertir les signaux J1939 en signaux numériques et vice versa.

La solution que nous avons apportée :

L’évaluation a conclu à la nécessité d’une solution complète regroupant plusieurs composants matériels assurant des fonctions différentes, le tout étant unifié en un seul système homogène.

Inégalés en matière de vitesse de traitement et de qualité graphique, les écrans IDEC IHM + PLC PCAP FT2J 7” et FT1J 4,3” ont apporté une solution compacte alliant commande et affichage pour les systèmes de base et de moyenne portée. Le lecteur RFID KW2D y a ajouté le contrôle d’accès et la traçabilité au moyen d’étiquettes. Quant au PLC FC6A J1939, il a procuré des points de connexion embarqués en vue d’une intégration directe au clavier J1939, ce qui a évité de devoir employer une passerelle distincte. Enfin, la gamme d’interrupteurs d’arrêt d’urgence XW1E, parmi les plus sûres du marché grâce à sa structure d’énergie inversée, a garanti le maintien de la sécurité en cas de défaillance causée par un accident ou l’endommagement de l’interrupteur lui-même.
