Optimisez l'efficacité et la fiabilité de votre système d'automatisation grâce au module de couplage de bus IDEC SX8R
Date: 28/05/2025 | By: IDEC HQ
Loading...
L'automatisation industrielle a pour objectif de faciliter le bon déroulement des processus de fabrication. L'automatisation des processus de fabrication permet d'améliorer l'efficacité et la productivité, de renforcer la sécurité sur le lieu de travail, d'atténuer les pénuries de main-d'œuvre et de contribuer à des activités de fabrication durables.
Pour faciliter la mise en œuvre de l'automatisation industrielle, le module de couplage de bus constitue un maillon essentiel de la chaîne de nombreux systèmes d'E/S déportées utilisés sur les sites de production.

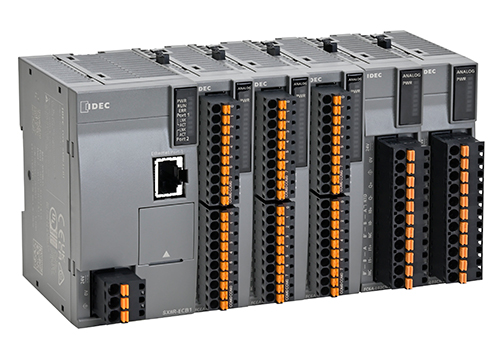

IDEC propose le module de couplage de bus SX8R : un dispositif compatible avec une grande variété de signaux de commande qui permet de gagner de l'espace, de réduire le temps de câblage et de diminuer les coûts de main-d'œuvre.
Qu'est-ce que le module de couplage de bus SX8R ?
Nous allons expliquer le rôle des modules de couplage de bus dans les systèmes d'automatisation industrielle, en nous appuyant sur l'exemple d'un système d'E/S déportées.
Les modules d'E/S constituent le système aux côtés du contrôleur principal, tel qu'un API, et servent d'interfaces d'entrée/sortie pour chaque dispositif de commande (commutateurs, lampes, capteurs, etc.). Les modules d'E/S sont soit intégrés au contrôleur (E/S locales), soit situés à un emplacement différent de celui du contrôleur et connectés via des câbles réseau (E/S décentralisées).
Les E/S locales sont également appelées « système centralisé », tandis que les E/S déportées sont appelées « système décentralisé ».
Les systèmes d'E/S déportées sont couramment utilisés dans diverses applications industrielles, notamment pour les lignes de production automatisées, les équipements agroalimentaires et d'emballage, les machines-outils et la logistique. Les dispositifs de commande connectés au système ne se trouvent pas nécessairement tous au même endroit – par exemple, sur des lignes de production ou dans des entrepôts logistiques. Installer un contrôleur à chaque emplacement serait inefficace et coûteux. Connecter chaque dispositif de contrôle à un module d'E/S à l'aide de longs câbles serait compliqué, prendrait de la place et augmenterait le risque d'erreurs de transmission de données.
Pour construire un système d'E/S décentralisé à distance, les modules d'E/S ne suffisent pas à eux seuls. Les modules d'E/S locaux connectés au contrôleur peuvent partager des données directement. Les modules d'E/S déportés envoient et reçoivent des données via un module de communication dédié prenant en charge les protocoles réseau.
C'est là qu'intervient le module coupleur de bus IDEC SX8R.
Afin que les modules d'E/S puissent transmettre des données entre les dispositifs de contrôle connectés et le contrôleur, le module coupleur de bus SX8R aide à compiler, interpréter et envoyer les signaux de contrôle.
Le SX8R est conçu pour les systèmes d'automatisation industrielle qui reposent sur une communication stable entre un système de contrôle central équipé d'un contrôleur et les E/S décentralisées.
Fonctionnalités conviviales du module de couplage de bus SX8R
1. Conception modulaire et évolutivité

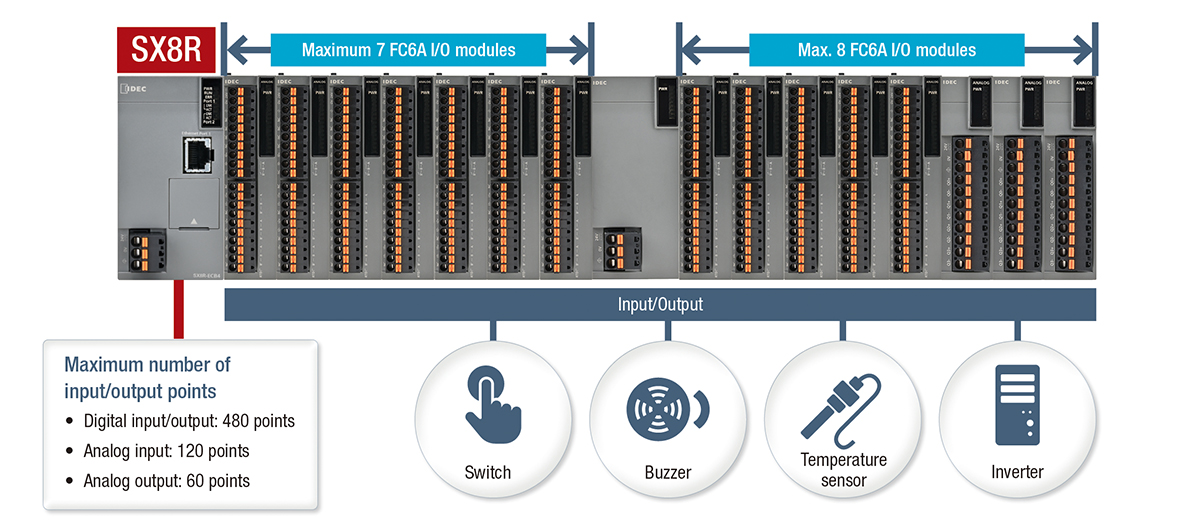

Vous pouvez choisir parmi une large gamme de modules d'E/S, avec la possibilité d'étendre le système jusqu'à 15 modules. Cela permet une personnalisation exceptionnelle pour répondre aux besoins variés des applications. Le SX8R prend en charge jusqu'à 7 modules d'E/S, et l'ajout d'un module d'interface d'extension permet d'intégrer 8 modules supplémentaires.
Avec un total de 15 modules, le système peut gérer jusqu'à 480 E/S numériques, 120 entrées analogiques et 60 sorties analogiques. Cette capacité d'extension offre une grande flexibilité pour la mise en place d'un système d'E/S déportées adapté à l'échelle de n'importe quelle configuration d'automatisation.
Le SX8R est compatible avec plus de 40 modules d'E/S pour automates IDEC FC6A MicroSmart, prenant en charge une large gamme de signaux discrets et analogiques.
2. Niveau de sécurité élevé
Le module de couplage de bus SX8R et les modules d'E/S FC6A sont des produits conformes aux normes relatives aux automates programmables (IEC/EN 61131-2), portant le marquage CE/UKCA et certifiés UL/cUL, UL 121201 : Classe 1 Division 2, ainsi que RCM. Ils peuvent donc être utilisés en toute sécurité dans les principales régions du monde.
Selon l'emplacement, le secteur d'activité et l'environnement d'exploitation, les équipements industriels peuvent être exposés à des températures extrêmes. Le module de couplage de bus SX8R et les modules d'E/S FC6A offrent des performances fiables dans des environnements chauds et froids, grâce à une large plage de températures de fonctionnement allant de -25 °C à +65 °C.
3. Installation simple et flexible
L'installation du SX8R est simple pour deux raisons principales : sa taille compacte et l'utilisation de bornes à enfichage.
Le SX8R peut être monté directement ou sur un rail DIN, ce qui permet de le positionner de manière optimale au sein de votre installation et d'occuper un minimum d'espace.
Le temps de câblage peut être réduit jusqu'à 55 % avec des bornes enfichables, par rapport au câblage avec des bornes à vis. Il n'est pas nécessaire de desserrer et de resserrer les vis avec les bornes enfichables, ni même d'utiliser un tournevis.
4. Compatibilité réseau et communication entre appareils

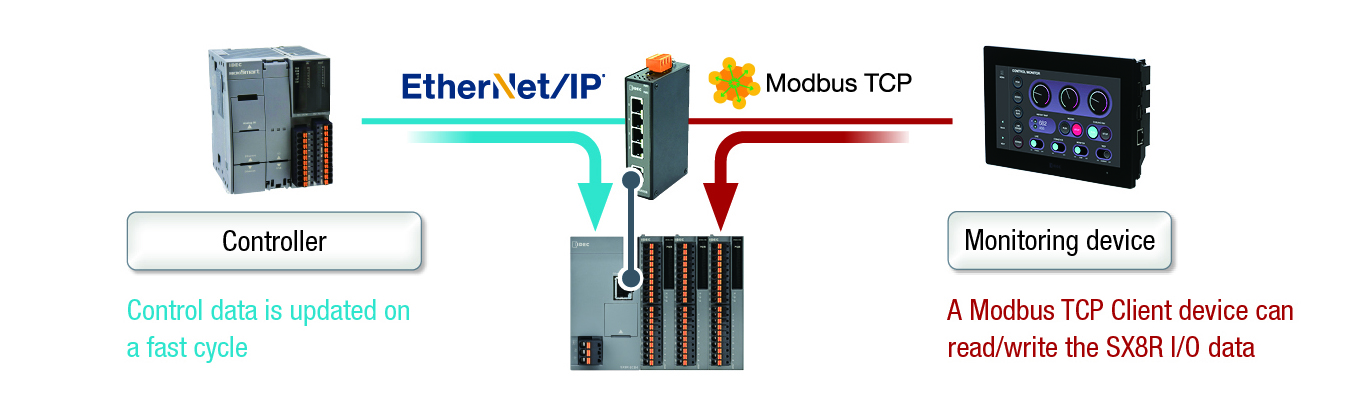

Bénéficiez de la prise en charge d'EtherNet/IP (adaptateur), de Modbus TCP (serveur) et de CC-Link IE Basic (station esclave), les principaux réseaux destinés à un usage industriel. Grâce à ces protocoles de communication, vous pouvez mettre en place un système d'E/S déportées avec un API ou un contrôleur.
Le SX8R étant compatible avec plusieurs protocoles, vous pouvez connecter simultanément un contrôleur (API) et un dispositif de supervision (IHM) au SX8R.
(Remarque : la connexion simultanée d'EtherNet/IP et de CC-Link IE Basic n'est pas possible.)
5. Configuration simple et utilisation intuitive

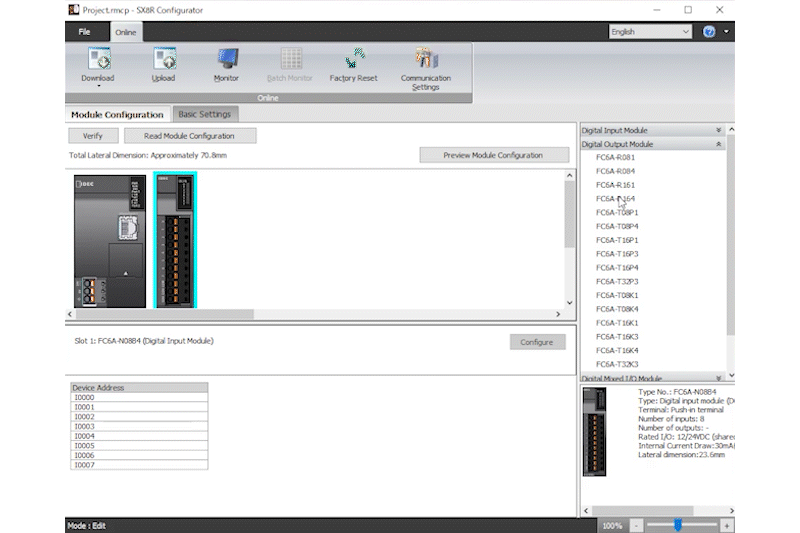

SX8R Configurator est le logiciel de paramétrage dédié au SX8R, disponible en téléchargement gratuit sur les sites Web d'IDEC. Il aide les utilisateurs à configurer les paramètres de transmission du SX8R et les paramètres de fonctionnement de chaque module, et permet de surveiller l'état des modules.
Le programme SX8R Configurator est intuitif, même pour les utilisateurs novices. Commencez par utiliser la fonction « glisser-déposer » pour créer une configuration de votre système SX8R et de vos modules E/S. Vous pouvez ensuite configurer le fonctionnement de chaque module via les options de menu conviviales.
Comment le SX8R pourrait simplifier l'automatisation industrielle et les systèmes d'E/S déportées
Les configurations des modules et les paramètres de réglage des modules d'E/S peuvent être enregistrés sous forme de fichiers de projet afin d'être réutilisés dans un futur système d'E/S déportées, ce qui permet de gagner du temps lors de la configuration initiale.
Une fois le système opérationnel, vous pouvez utiliser SX8R Configurator pour effectuer la surveillance et le diagnostic à distance.
Les informations relatives à chaque module d'E/S (état activé/désactivé pour les modules d'E/S numériques, valeurs actuelles, valeurs de consigne et informations d'erreur pour les modules d'E/S analogiques) peuvent également être consultées à distance. En cas d'erreur, le fait de disposer de données sur le type d'erreur et d'une solution proposée peut réduire la durée d'indisponibilité du système.
Quelle place occupe un système d'E/S décentralisées dans vos projets d'automatisation industrielle ?
Le module de couplage de bus SX8R présente la conception compacte et la praticité requises dans les environnements industriels. Les solutions de systèmes d'E/S déportées d'IDEC offrent une compatibilité avec les appareils de commande, une connectivité réseau et une extensibilité flexible.
IDEC propose le module de couplage de bus SX8R et les modules d'E/S FC6A dans le monde entier. Consultez le catalogue de produits et découvrez les différentes options disponibles ici, sur le site Web d'IDEC.
