Maßgeschneiderte Steuerungen mit einfacherer Integration für Maschinenbauer
Date: 26/08/2026
Diesen Monat beleuchten wir die Herausforderung eines Herstellers von CNC-Automatisierungsanlagen (Computer Numerical Control). Die Herausforderung bestand darin, ein flächenbündiges, intuitives und einfach zu montierendes Bedienfeld zu gestalten. Die LBW-Serie von IDEC bildete die Grundlage. Anschließend passten wir sie mit individuellen Betätigungselement-Logos zur eindeutigen Funktionskennzeichnung und kundenspezifischen Anschlüssen zur Vereinfachung von Verdrahtung und Montage an die Anwendung an.
Die Herausforderung des Kunden:
Ein Hersteller von CNC-Automatisierungsanlagen benötigte ein zuverlässiges und eindeutiges Bedienfeld zur Steuerung seiner neuen Maschinen. Das Bedienfeld der Maschine sollte ein klares, modernes Design aufweisen, das durch minimale Überstände versehentliche Betätigungen sowie Schmutzablagerungen verhindert. Zudem wurde ein Schalter benötigt, der spezifische Funktionen zur eindeutigen Bedienerführung visualisieren kann und gleichzeitig eine Lösung bietet, die die Verdrahtung bei der Montage vereinfacht.
Das ursprünglich vorhandene System:
Unsere erste Beratung konzentrierte sich auf das Verstehen der Maschinenfunktion, die Überprüfung der Einschränkungen im Bedienfelddesign und die Identifizierung von Möglichkeiten zur Optimierung des Fertigungsprozesses des Kunden. Für das Bedienfeld war nur eine begrenzte Einbautiefe hinter der Montagefläche vorhanden, wodurch der Einsatz von Standardschaltern mit sperrigen Rückseiten nicht möglich war. Der Kunde äußerte zudem seine Unzufriedenheit mit dem Zeitaufwand der Einzelverdrahtung jedes Schalters und dem Fehlen eindeutiger, langlebiger Symboloptionen für die spezifischen Maschinenfunktionen. Die Liste der individuellen Anforderungen war lang und der Kunde konnte kein Unternehmen finden, das diese ohne Abstriche erfüllen konnte, bis wir von IDEC die LBW-Serie vorschlugen.
Unsere Lösung:

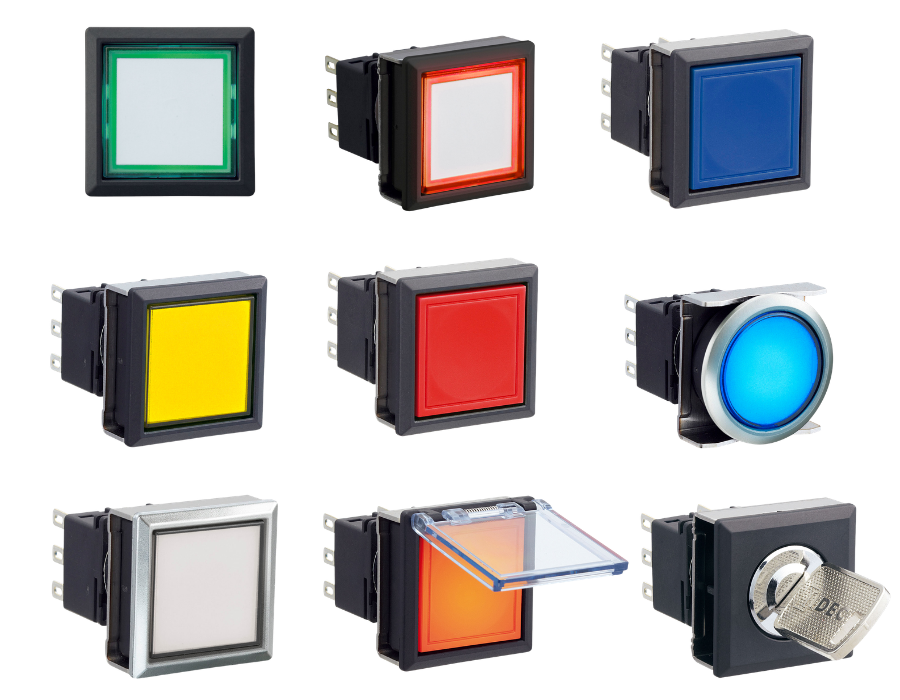

Die wesentlichen Herausforderungen bestanden darin, einen flachen Schalter bereitzustellen, der in die geringe Einbautiefe des Panels passte, Anpassungsmöglichkeiten für Funktionssymbole bot und den Verdrahtungsaufwand bei der Montage reduzierte. Die bündig montierbare LBW-Serie von IDEC erwies sich als die ideale Lösung, da ihr bündiges Blendendesign nur 2 mm aus dem Bedienfeld herausragt und die Einbautiefe lediglich 27,9 bis 34,9 mm beträgt. Der LBW passt perfekt in das platzbeschränkte Gehäuse des Kunden und ist aufgrund seiner Anpassungsfähigkeit eine Lösung, die bei vielen Maschinenherstellern zum Einsatz kommt. Die IP65-Schutzart gewährleistet auch in anspruchsvollen Industrieumgebungen einen zuverlässigen Betrieb. Die Beleuchtungsfunktion sorgte für hervorragende Sichtbarkeit, während die trennbaren Kontaktblöcke und die große Auswahl an Farboptionen Designflexibilität boten.
Über den Schalter selbst hinaus lieferte IDEC einen erheblichen Mehrwert. Wir entwickelten gemeinsam mit dem Kunden individuelle Symbole für jede Schalterfunktion und druckten diese auf eine Platte unterhalb der Betätigungselemente, um dem Bediener eine klare und dauerhafte Orientierung zu bieten. Zusätzlich konstruierten wir einen vorkonfektionierten Kabelbaum, der exakt auf die spezifische Steuerungsarchitektur des Kunden zugeschnitten war. Dies reduzierte die Verdrahtungszeit deutlich und eliminierte potenzielle Anschlussfehler bei der Schalttafelmontage. Die LBW-Serie wurde nahtlos in die Schalttafel der Maschine integriert, umfassend auf zuverlässigen Betrieb getestet und bot dem Kunden eine kompakte, kundenspezifische und einfach herstellbare Lösung.
