Anwendungsfall

Eine integrierte Lösung für die Steuerung von Maschinen

Date: 01/10/2026

Wie lässt sich die Bedienoberfläche einer Maschine modernisieren und gleichzeitig die Steuerungsarchitektur vereinfachen? Für einen Hersteller gewerblicher Lasergravursysteme kombinierte IDEC HMI- und SPS-Displays, RFID-Zugangskontrolle, integrierte J1939-Kommunikation sowie Not-Halt-Funktionen zu einer integrierten Lösung – wodurch die Komplexität reduziert und gleichzeitig Flexibilität, Rückverfolgbarkeit und ein sichererer Maschinenbetrieb gewährleistet wurden.

Die Herausforderung des Kunden:

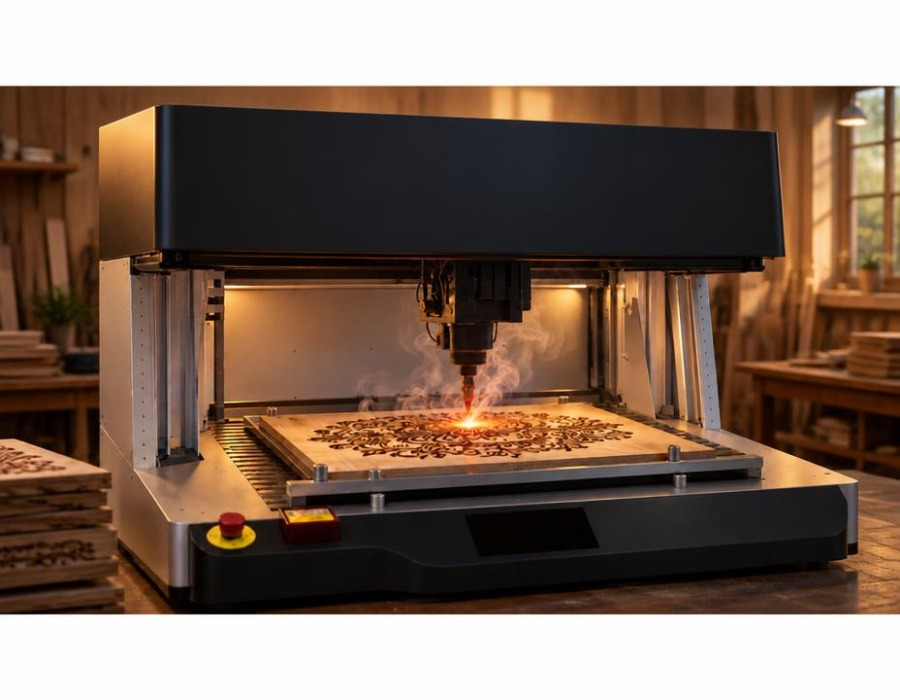

Ein Hersteller von industriellen Lasergravursystemen benötigte zuverlässige HMI-Lösungen für ein vielfältiges Produktportfolio, das unterschiedlichste Größen und Funktionen abdeckte. Die bisherige Lösung setzte weitgehend auf Drucktasten für verschiedene Funktionen; es fehlte an einer grafischen Benutzeroberfläche sowie an der gewünschten Flexibilität und Ästhetik – Aspekte, die der Kunde optimieren wollte.

Das anfänglich vorhandene System:

Bei unserem ersten Besuch vor Ort lag der Schwerpunkt darauf, das bestehende System und die damit verbundenen Herausforderungen zu bewerten. Die Konstruktion mit Drucktasten erforderte häufige Anpassungen, um den unterschiedlichen Kundenanforderungen gerecht zu werden. Zudem waren eine Zugangskontrolle zur Verhinderung einer unbefugten Aktivierung des Hochleistungslasers sowie ein Fail-Safe-Mechanismus für den Fall eines Unfalls erforderlich. Das System wurde SPS-gesteuert und benötigte die Anbindung an ein Tastenfeld, das über das J1939-Protokoll kommunizierte; dies erforderte ein sperriges Gateway zur Umwandlung von J1939-Signalen in digitale Signale und umgekehrt.

Unsere Lösung:

Die Analyse erwies die Notwendigkeit einer Komplettlösung, die verschiedene Hardwarekomponenten für unterschiedliche Funktionen in einem einzigen, geschlossenen System vereint.

Die PCAP-HMI-und-SPS-Displays der Serien IDEC FT2J 7“ und FT1J 4,3“ – unübertroffen in puncto Verarbeitungsgeschwindigkeit und Grafikqualität – boten eine kompakte Kombinationslösung aus Steuerung und Display für die Basis- und Mittelklasse-Systeme. Das KW2D RFID-Lesegerät ergänzte das System um eine tagbasierte Zugangskontrolle und Rückverfolgbarkeit. Das FC6A J1939 PCL verfügte über integrierte Anschlüsse zur direkten Anbindung des J1939 Tastenfelds, wodurch ein separates Gateway überflüssig wurde. Schließlich gewährleisteten die Not-Aus-Schalter der XW1E-Serie – die dank ihrer umgekehrten Energiestruktur zu den sichersten am Markt zählen – im Fall eines Unfalls oder einer Beschädigung des Schalters selbst einen sicheren Systemausfall.
